Transformateur de distribution monted-pad à phase 100KVA

ProduitDescription

Conçus pour un accès facile, ces transformateurs comprennent des portes à charnière et des panneaux amovibles qui permettent au personnel des services publics d'effectuer l'entretien et les inspections conformément aux normes de sécurité de l'OSHA (Sécurité et santé professionnelle) .

Approvisionnement disponible

Cote de puissance	10kva -500 kva
Notes de tension primaire	6KV, 10KV, 3KV, 2,4KV, 4,16KV, 7,2KV, 12KV, 13,2KV, 13,8KV, 14,4KV, 19,92KV, 24,94KV, 34,5KV
Notes de tension secondaire	110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V
H . v . Tap Range	± 2 × 2,5% ou autres
Type de connexion	Delta / wye
TAPER	Tampon monté, de type compartimental
Chef d'orchestre sinueux	Cuivre ou aluminium
Surtension	Tourneurs de surtension de coude haute tension, inclus selon les exigences
Bilan	30-150
Normes	IEC60076, ANSI, IEEE, DOE, CSA, NEMA, UL
Normes d'efficacité	Répond aux normes DOE 2016, répond aux normes CSA répond aux normes ANSI / IEEE
Application	Zones résidentielles, hôtels, maisons unifamiliales, parcs, systèmes de distribution souterrains
Type d'huile	Huile minérale ou huile végétale naturelle biodégradable, fluide non PCB
Finition de couleur	Munsell ™ 7.0 Gy 3.29 / 1,5 Green Bell Green
Réservoir / armoire / réservoir	Acier revêtu ou 304 en acier inoxydable
Type de peinture	Revêtement époxy résistant aux intempéries et résistants aux UV
Notation des enceintes	Armoire de câblage NEMA 3R, réservoir scellé

Paramètres de transformateur montumé à pavage monophasé

Le tableau suivant est le paramètre standard du transformateur montumé monophasé de flux de boucle . Si vous avez besoin d'autres niveaux de capacité et de tension, veuillez contacter la transpowe pour obtenir des paramètres techniques précis et offrir .

Ci-dessous les spécifications sont pour référence uniquement .

10kva -500 Transformateur montumé monophasé KVA
ACTIAL CAPITAL (KVA)	Haut Tension (v)	Basse tension (v)	Groupe de vecteur	Standard	Impédance court-circuit (%)	Efficacité (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	Ii 0, ii6	IEEE / ANSI / DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Tester et QC

Après chaque unité de transformateur monophasé à plate-forme monophasé fabriquée, des tests de routine / graisse seront effectués par les exigences d'ANSI / IEEE C 57.12.90 et C 57.12.00. Le rapport de test est conforme aux normes IEEE / CSA, et l'efficacité se conforme aux normes DOE 2016 .

Test de routage dans notre description d'usine
Test de résistance à l'enroulement
Test de résistance à l'isolation
Test d'erreur de rapport de tension
Test d'impédance court-circuit
Test de perte de chargement (wattage)
Test de perte de charge (wattage)
Test de tension de tension induite
Test de tension de tension source séparée
Test de test d'intégrité de la pression

Caractéristiques standard

• répond ou dépasse les normes applicables ANSI, NEMA et RUS, y compris ANSI C 57.12.00, C 57.12.25 et C 57.12.28 (Intégrité de l'enceinte et systèmes de finition) .

• débardeur couronné pour empêcher la rétention d'eau .

• La capuche à top amovible ouvre 180 degrés pour un accès facile avec des broches de charnière en acier inoxydable .

• Des puits de bague haute tension serrés externes pour le fonctionnement de l'alimentation en boucle ou de l'alimentation radiale .

• Bouchons de goujons filetés à basse tension serrés externes .

• Dispositif de secours automatique pour les pressions internes .

• Boulon de sécurité à tête penta avec provision de cadenas (boulon à tête hexa disponible) .

• NEMA Safety Labels .

• Bougchons basse tension serrés externes .

• Dispositions du sol du réservoir .

• la plaque signalétique en aluminium gravé au laser .

• Bouchage supérieur de remplissage / niveau d'huile et de vidange inférieur .

• Bottom de réservoir encastré .

• Système de peinture en poudre en polyester appliquée électrostatique avec couche de finition uréthane pour une protection supérieure de corrosion .

• Sill amovible .

Transformateur de distribution monted-pad à phase 100KVAContour

product-1149-822

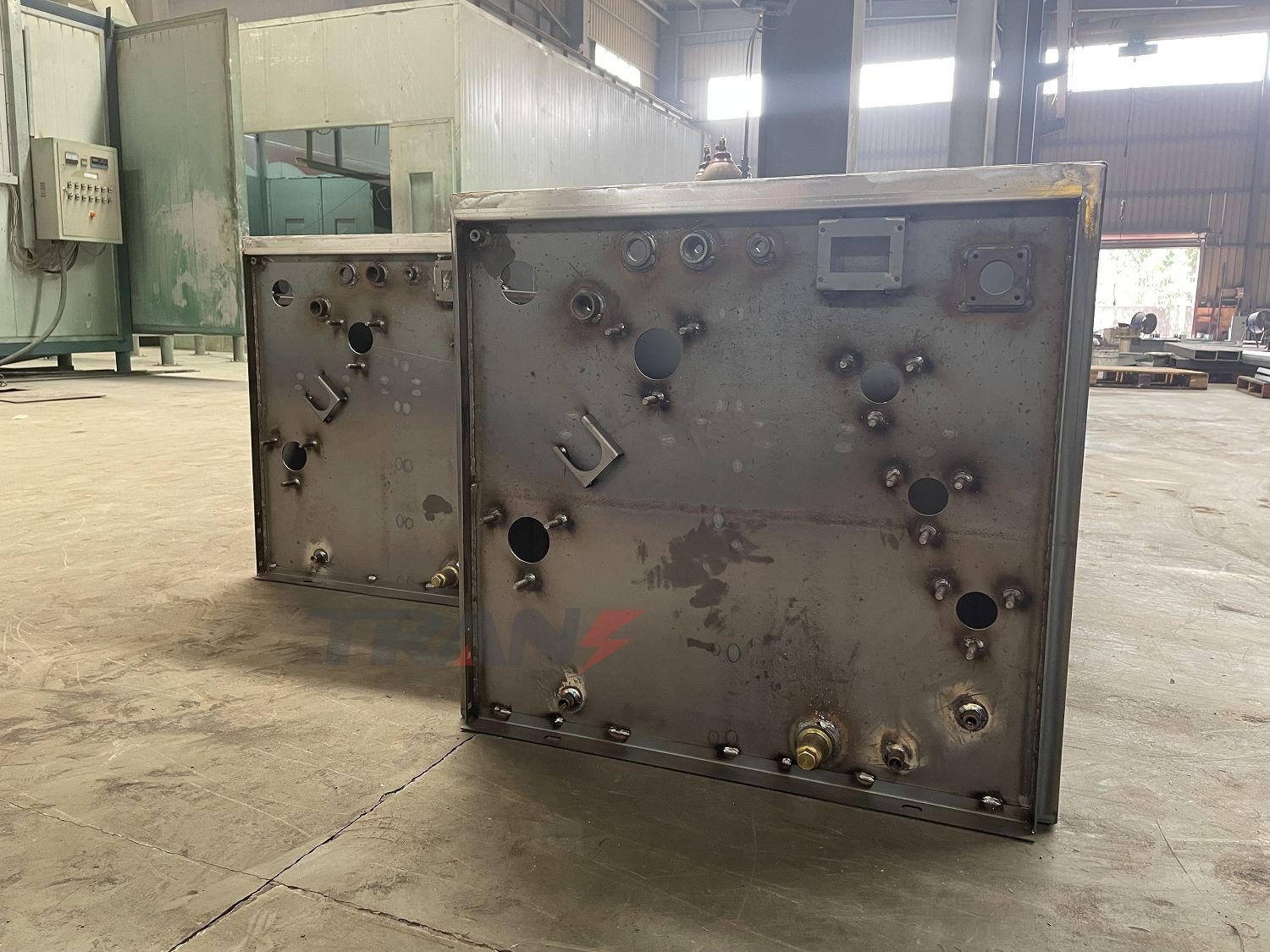

Constructions et accessoires

1. bandes pour la résistance au sabotage
2. disposition de levage
3. porte
4. Dispositif de décharge de pression automatique
5. Bay-O-Net Fuse
6. Norme de stationnement
7. plaque signalétique
8. bague basse tension
9. bague à haute tension
10. commutateur à double tension
11. Sangle de mise à la terre
12. Défil amovible
13. poche de verrouillage flottante
