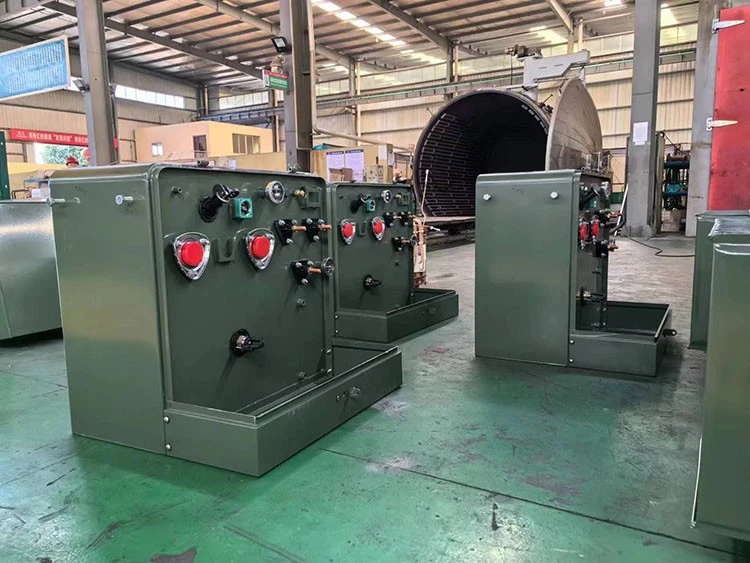

Transformateur monophasé conventionnel sur socle

ProduitDescription

Les transformateurs Transpower Single montés sur socle sont conçus pour respecter ou dépasser les normes ANSI (American National Standards Institute) et IEEE (Institute of Electrical and Electronics Engineers), garantissant la fiabilité et la sécurité de la distribution électrique.

Approvisionnement disponible

Puissance nominale	10 kVA-500 kVA
Tensions nominales primaires	6kV, 10kV, 3kV, 2,4kV, 4,16kV, 7,2kV, 12kV, 13,2kV, 13,8kV, 14,4kV, 19,92kV, 24,94kV, 34,5kV
Tensions nominales secondaires	110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V
Gamme de prises HT	±2×2,5% ou autres
Type de connexion	Delta/Étoile
TAPER	Monté sur coussin, type compartimenté
Conducteur d'enroulement	Cuivre ou Aluminium
Parafoudres	Parafoudres coudés haute tension, inclus selon les besoins
BIL	30-150
Normes	CEI60076, ANSI, IEEE, DOE, CSA, NEMA, UL
Normes d'efficacité	Conforme aux normes DOE 2016, Conforme aux normes CSA Conforme aux normes ANSI/IEEE
Application	Zones résidentielles, hôtels, maisons unifamiliales, parcs, systèmes de distribution souterrains
Type d'huile	Huile minérale ou huile végétale naturelle biodégradable, fluide sans PCB
Couleur de finition	Munsell™ 7.0 GY 3,29/1,5 Vert cloche
Matériau du réservoir/armoire/réservoir	Acier revêtu ou acier inoxydable 304
Type de peinture	Revêtement et sous-couche époxy résistants aux intempéries et aux UV
Évaluation du boîtier	Armoire de câblage résistante aux intempéries NEMA 3R, réservoir scellé

Paramètres du transformateur monophasé conventionnel sur socle

Le tableau suivant représente le paramètre standard du transformateur conventionnel monophasé rempli d'huile sur socle. Si vous avez besoin d'autres niveaux de capacité et de tension, veuillez contacter TRANSpower pour obtenir des paramètres techniques et des offres précis.

Les spécifications ci-dessous sont uniquement à titre de référence.

Transformateur monté sur socle monophasé 10 kva-500kva
Capacité nominale (kVA)	Haut Tension (v)	Basse tension (v)	Groupe vectoriel	Standard	Impédance de court-circuit (%)	Efficacité (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Tests et contrôle qualité

Après la fabrication de chaque unité de transformateur monophasé conventionnel sur socle, des tests de routine/FAT seront effectués conformément aux exigences de ANSI/IEEE C57.12.90 et C57.12.00. Le rapport de test est conforme aux normes IEEE/CSA et l'efficacité est conforme aux normes DOE 2016.

Test de routage dans notre usine Description
Test de résistance d'enroulement
Test de résistance d'isolation
Test d'erreur de rapport de tension
Test d'impédance de court-circuit
Test de perte à vide (puissance)
Test de perte de charge (puissance)
Test de tenue à la tension induite
Test de tenue à la tension de source séparée
Test d'intégrité de la pression

Transformateur monophasé conventionnel sur socleContour

product-1149-822

Constructions et accessoires

1. Bandes pour inviolabilité
2. Disposition de levage
3.Porte
4. Dispositif de décompression automatique
5. Fusible BAY-O-NET
6. Norme de stationnement
7.Plaque signalétique
8. Douille basse tension
9. Douille haute tension
10.Interrupteur double tension
11. Sangle de mise à la terre
12. Seuil amovible
13. Poche de verrouillage flottante

Fabrication de produits dans notre usine

Enceinte auto-productrice

product-1500-1125

Nos colis et expéditions

product-1001-750

Applications

Nos transformateurs triphasés à montage sur socle peuvent être utilisés dans diverses applications, toutes de complexité variable.

product-809-321

product-805-289

Foire aux questions (FAQ)

Q : Jauge de niveau de liquide du transformateur monté sur socle

R : La quantité de diélectrique dans le réservoir du transformateur monté sur socle peut être observée à l'aide d'une jauge de niveau (Fig. 6).
Il est couplé magnétiquement à l’aiguille indicatrice de la jauge.
Le couplage magnétique maintient l’étanchéité entre l’intérieur et l’extérieur.
Cela peut minimiser les fuites potentielles.

Q : Quels types de liquides de transformateur Transpower Electrical utilise-t-il ?

R : Transpower Electrical propose un fluide à base d'huile minérale (ONAN) et un fluide biodégradable (KNAN). Sur demande, nous pouvons fournir du fluide de marque FR3 ou d'autres fluides de marque moyennant des coûts et des délais de livraison supplémentaires. Tous les fluides proposés par Transpower Electrical sont des fluides sans PCB.
