Transformateur monté sur socle triphasé 750kVA
Applications et cas d'utilisation
Ces transformateurs sont largement utilisés dans les zones urbaines et suburbaines pour les quartiers résidentiels, les complexes commerciaux, les installations industrielles et les projets d'infrastructures publiques. Ils sont essentiels pour fournir une distribution d’énergie fiable et efficace dans divers environnements.
Approvisionnement disponible
|
Puissance nominale |
45kVA~6000kVA |
|
Tensions nominales primaires |
jusqu'à 35kV |
|
Tensions nominales secondaires |
jusqu'à 24,94kV |
|
Gamme de prises HT |
±2×2,5% ou autres |
|
Type de connexion |
Delta/Étoile |
|
Conducteur d'enroulement |
Cuivre ou Aluminium |
|
TAPER |
Alimentation en boucle / Alimentation radiale |
|
Configuration |
Front direct / front mort |
|
BIL |
{0}kV |
|
Normes |
ANSI, IEEE, DOE, CSA, NEMA, UL |
|
Application |
Zones résidentielles, hôtels, maisons unifamiliales, parcs, systèmes de distribution |
|
Type d'huile |
Huile minérale ou huile végétale naturelle biodégradable, fluide sans PCB |
|
Couleur de finition |
Bell Green ou personnalisé |
|
Évaluation du boîtier |
Armoire de câblage résistante aux intempéries NEMA 3R, réservoir scellé |
Applications
Certains des avantages d’un transformateur sur socle avec une capacité de production comprennent :
● Pas de dérive du point neutre
● Perte minimale
● Volume minimal
● Rentabilité
● Sécurité
● Préservation de l'environnement
● Conception élégante
Paramètres
Le tableau suivant est le paramètre standard du transformateur triphasé monté sur socle de 750 kVA. Si vous avez besoin d'autres niveaux de capacité et de tension, veuillez contacter TRANSpower pour obtenir des paramètres techniques et des offres précis.
Nous fournissons un transformateur monté sur socle triphasé personnalisé de 750 kVA selon les clients.
Les spécifications ci-dessous sont uniquement à titre de référence.
|
Tailles des transformateurs triphasés à montage sur socle |
||||||
|
kVA |
Taper |
HT |
BT |
W(mm) |
D(mm) |
Hmm) |
|
75 |
radial |
25000Delta |
480GrdY/277 |
1280 |
1085 |
1085 |
|
150 |
boucle |
14400v |
600GrdY/347 |
1480 |
1250 |
1750 |
|
225 |
radial |
4160Delta |
347GrdY/600V |
1480 |
1295 |
1750 |
|
300 |
boucle |
345000 |
208GrdY/120 |
1500 |
1730 |
1850 |
|
500 |
boucle |
1247Grdy/7200V |
600Y/347 |
1447 |
1800 |
1750 |
|
750 |
radial |
24940GrdY/14400 |
800GrdY/462 |
1485 |
1730 |
1750 |
|
1,000 |
radial |
Réf. 249400DELTA |
480V |
1730 |
1350 |
1850 |
|
1,250 |
boucle |
25000V |
416V |
1730 |
1320 |
1920 |
|
1,500 |
boucle |
4160GRDY/2400 |
600GrdY/347 |
1730 |
1910 |
1965 |
|
1,500 |
boucle |
34500DELTA |
480GrdY/277 |
2220 |
2069 |
2065 |
|
1,750 |
boucle |
13800Delta |
480GrdY/277 |
1730 |
2304 |
1900 |
|
2,000 |
radial |
4160DELTA |
415GrdY/240 |
1730 |
1950 |
1810 |
|
2,500 |
boucle |
25000DELTA |
600GrdY/347 |
1730 |
2560 |
1960 |
|
2,550 |
boucle |
12470DELTA |
415GrdY/240 |
1730 |
2000 |
2200 |
|
2600 |
Boucle |
34500DELTA |
416GrdY/240 |
1730 |
1695 |
2290 |
|
3000 |
Boucle |
27 600DELTA |
13 800DELTA |
1830 |
2360 |
2000 |
|
4000 |
boucle |
27600Delta |
600GrdY/347 |
1900 |
2500 |
2010 |
|
5000 |
radial |
13 800DELTA |
4 160GrdY/2 400 |
1900 |
2735 |
2500 |
|
7000 |
boucle |
27 600DELTA |
13 800DELTA |
2200 |
3030 |
2080 |
|
7500 |
boucle |
249400DELTA |
4,16 kv en étoile |
2300 |
3200 |
2100 |
|
10000 |
boucle |
24900GrdY/14400 |
600V |
2800 |
3500 |
2560 |
Principaux matériaux

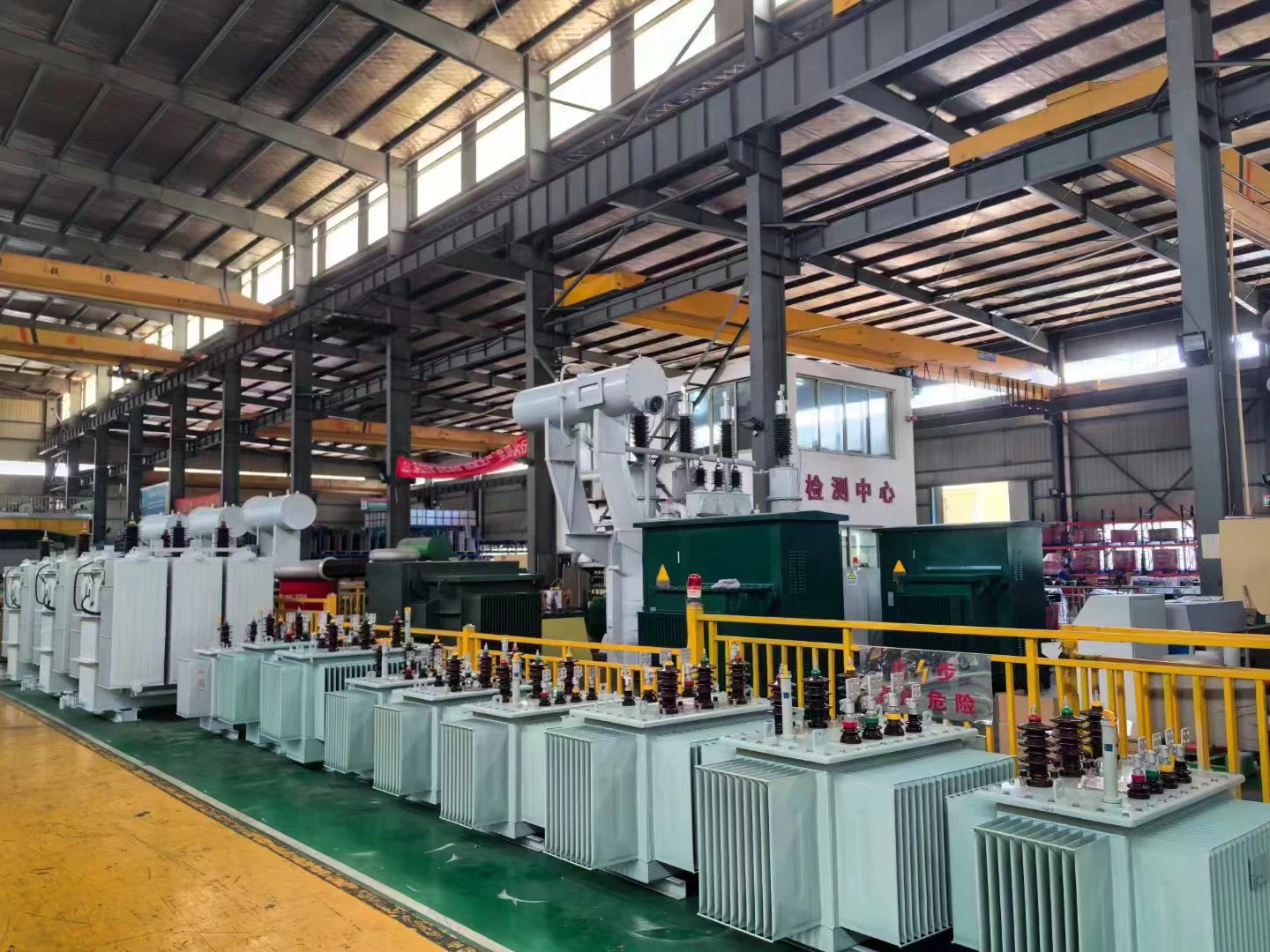

Tests et contrôle qualité
Après la fabrication du transformateur triphasé monté sur socle de 750 kVA, des tests de routine/FAT seront effectués conformément aux exigences de ANSI/IEEE C57.12.90 et C57.12.00. Le rapport de test est conforme aux normes IEEE/CSA et l'efficacité est conforme aux normes DOE 2016.
Test de routage dans notre usine
Test de résistance d'enroulement
Test de résistance d'isolation
Test d'erreur de rapport de tension
Test d'impédance de court-circuit
Test de perte à vide (puissance)
Test de perte de charge (puissance)
Test de tenue à la tension induite
Test de tenue à la tension de source séparée
Test d'intégrité de la pression
Nous proposons à nos clients des options de supervision de tests en ligne et hors ligne. Vous pouvez également choisir un tiers, tel que SGS, CSA ou UL, pour visiter l'usine de Transpower, pendant le test témoin, le test en cours d'exécution et recevoir un rapport entièrement conforme aux exigences standard. Vous pouvez également demander une surveillance vidéo en ligne pour observer le processus de test en temps réel. Assurer la transparence et la confiance dans les procédures de test.
Nos équipements de production et de test sont étalonnés professionnellement chaque année.
Transformateur monté sur socle triphasé 750kVA Contour
Peinture
Nos colis et expéditions
Zone d'assemblage et d'emballage
Après assemblage puis expédition par conteneur
Applications
Nos transformateurs triphasés à montage sur socle peuvent être utilisés dans diverses applications, toutes de complexité variable.
