Transformateur de distribution immergé dans l'huile triphasé

Transformateur de distribution immergé dans l'huile triphaséDescription

Notre transformateur de distribution immergé dans l'huile triphasé peut être divisé en autotransformateur élévateur et autotransformateur abaisseur. Le réservoir d'huile du transformateur adopte un réservoir d'huile ondulé et le conservateur d'huile est annulé. Le couvercle du réservoir est entièrement soudé au bord du réservoir ou fixé avec des boulons, ce qui prolonge la durée de vie de l'huile du transformateur. Notre transformateur de distribution MVA a été conçu avec une technologie de pointe et adopte des matériaux et des composants de haute qualité qui se traduisent par une qualité fiable et une longue durée de fonctionnement.

Transformateur sur socle

Puissance nominale	45kVA~6000kVA
Tensions nominales primaires	jusqu'à 35kV
Tensions nominales secondaires	jusqu'à 24,94kV
Gamme de prises HT	±2×2,5% ou autres
Type de connexion	Delta/Étoile
Conducteur d'enroulement	Cuivre ou Aluminium
TAPER	Alimentation en boucle / Alimentation radiale
Configuration	Front direct / front mort
BIL	{0}kV
Normes	ANSI, IEEE, DOE, CSA, NEMA, UL
Application	Zones résidentielles, hôtels, maisons unifamiliales, parcs, systèmes de distribution
Type d'huile	Huile minérale ou huile végétale naturelle biodégradable, fluide sans PCB
Couleur de finition	Vert cloche
Évaluation du boîtier	Armoire de câblage résistante aux intempéries NEMA 3R, réservoir scellé

Transformateur monté sur poteau

Attributs clés
Attributs spécifiques à l'industrie
Produit	Transformateur monté sur poteau rempli d'huile monophasé
Phase	Célibataire
Numéro de bobine	Autotransformateur
Autres attributs
Lieu d'origine	Zhejiang, Chine
Numéro de modèle	Transformateur monophasé
Capacité nominale	De 10kva à 333kva
Haute tension	34,5 kV et moins
Basse tension	120/240/277/480V
Fréquence	50/60Hz
Standard	CEI, ANSI, IEEE, CSA
Groupe vectoriel	Ii0, Ii6
Matériel	Aluminium/Cuivre
Application	Réseau électrique rural, zones montagneuses isolées, villages dispersés, production agricole, éclairage, consommation électrique, chemin de fer, réseau électrique urbain
Taper	Transformateur immergé dans l'huile
Fonctionnalité	Faible perte

Le tableau suivant représente le paramètre standard du transformateur conventionnel monté sur poteau.

CAPACITÉ (kVA)	η(%)	ε(%)	Io(%)	PERTE DE NOYAU (W)	PERTE DE CUIVRE (W)	DIMENSIONS (MM)			HUILE (L)	POIDS TOTAL (kg)
CAPACITÉ (kVA)	η(%)	ε(%)	Io(%)	PERTE DE NOYAU (W)	PERTE DE CUIVRE (W)	W	D	H	HUILE (L)	POIDS TOTAL (kg)
10	97.2	3	1.9	45	180	440	520	940	30	100
15	97.3	3	1.8	58	215	450	530	970	30	130
25	97.5	2.8	1.7	82	295	500	580	980	40	180
37.5	97.7	2.6	1.6	110	400	520	600	1000	40	220
50	98.1	1.9	1.5	140	490	540	630	1060	45	280
75	98.2	1.8	1.4	200	700	590	670	1100	55	380
100	98.3	1.7	1.3	260	900	680	680	1120	60	450
167	98.4	1.6	1.2	450	1500	710	800	1190	80	580
250	98.5	1.5	1.1	650	2250	980	950	1350	215	980
333	98.6	1.4	1	800	3000	1040	960	1400	240	1100

Article de test

√ Test de résistance d'enroulement

√ Test de résistance d'isolation

√ Test d'erreur de rapport de tension

√ Test d'impédance de court-circuit

√ Test de perte (puissance) à vide

√ Test de perte de charge (puissance)

√ Test de tenue à la tension induite

√ Test de tenue à la tension de source séparée

√ Test d'intégrité de la pression

product-1157-833

product-1082-777

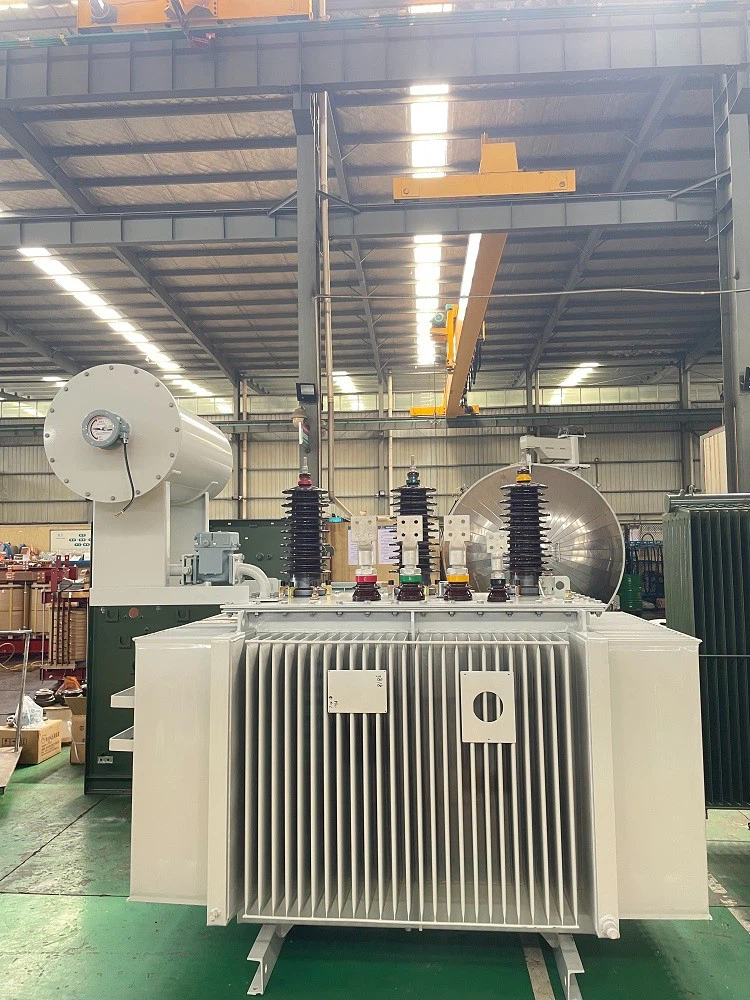

Photos du transformateur de distribution

Emballage du transformateur de distribution

Foire aux questions (FAQ)

Q : Quelles mesures de sécurité doivent être prises lors de l’exploitation ou de l’entretien d’un transformateur de distribution ?

R : Les mesures de sécurité comprennent l'isolement du transformateur de l'alimentation électrique avant l'entretien, le port d'un équipement de protection individuelle (EPI) approprié, le respect des procédures de verrouillage/étiquetage, l'évitement de l'exposition à l'huile du transformateur et la formation régulière du personnel à la sécurité. Une mise à la terre et une protection contre les surtensions appropriées sont également essentielles pour prévenir les accidents.

Q : Les transformateurs de distribution peuvent-ils être utilisés dans les systèmes d'énergie renouvelable ?

R : Oui, les transformateurs de distribution sont utilisés dans les systèmes d'énergie renouvelable tels que les installations solaires et éoliennes. Dans ces systèmes, les transformateurs augmentent ou diminuent la tension de la source d'énergie renouvelable pour correspondre à la tension du réseau ou aux exigences de l'utilisateur final.

Q : Quelles sont les applications typiques des transformateurs de distribution ?

R : Les transformateurs de distribution sont largement utilisés dans diverses applications, notamment les quartiers résidentiels, les bâtiments commerciaux, les installations industrielles et les projets d'électrification rurale. Ils sont essentiels pour abaisser la puissance haute tension à un niveau pouvant être utilisé en toute sécurité par les appareils et machines électriques.
